Výkonové transformátory ponorené do oleja sú kľúčovými komponentmi v elektrických energetických systémoch, ktoré slúžia na prenos elektrickej energie medzi rôznymi napäťovými úrovňami s vysokou účinnosťou. Jedným z kľúčových faktorov, ktorý výrazne ovplyvňuje výkon a životnosť týchto transformátorov, je hladina oleja. V tomto blogu sa ako dodávateľ výkonových transformátorov ponorených do oleja ponorím do požiadaviek na hladinu oleja pre tieto dôležité zariadenia.
Úloha oleja v výkonových transformátoroch ponorených do oleja
Pred diskusiou o požiadavkách na hladinu oleja je nevyhnutné pochopiť funkcie oleja v olejovom transformátore. Olej slúži na viaceré kritické účely. Po prvé, pôsobí ako izolačné médium. Vysoká dielektrická pevnosť transformátorového oleja pomáha predchádzať elektrickému zlyhaniu medzi vinutiami a inými vodivými časťami transformátora, čím zaisťuje bezpečnú a spoľahlivú prevádzku.
Po druhé, olej je chladivo. Počas prevádzky transformátora elektrické straty vytvárajú teplo. Olej absorbuje toto teplo a odovzdá ho chladiacim plochám transformátora, ako sú radiátory alebo výmenníky tepla. Tento proces odvádzania tepla pomáha udržiavať teplotu transformátora v prijateľných medziach, čo je životne dôležité pre dlhodobý výkon a životnosť izolačných materiálov.
Optimálna hladina oleja
Optimálna hladina oleja v olejom ponorenom výkonovom transformátore sa zvyčajne udržiava v špecifickom rozsahu. Tento rozsah je určený konštrukciou transformátora a jeho prevádzkovými podmienkami. Vo všeobecnosti by hladina oleja mala byť dostatočne vysoká, aby úplne ponorila vinutia a ďalšie vnútorné komponenty. Keď sú vinutia úplne ponorené v oleji, možno efektívne vykonávať funkcie izolácie a chladenia.
Popredný výrobca špecializujúci sa na olejové transformátory
Priame dodávky z pôvodnej továrne s vysoko kvalitným remeselným spracovaním. Vydrží preťaženie a koróziu. K dispozícii je celý rad modelov, ktoré spĺňajú rôzne technické požiadavky, ako sú rozvody energie a rozvodné siete.
Hladina oleja sa zvyčajne meria pomocou priezoru alebo indikátora hladiny oleja inštalovaného na nádrži transformátora. Indikátor poskytuje vizuálnu indikáciu hladiny oleja, čo umožňuje operátorom jednoducho ju sledovať. Ideálna hladina oleja by mala byť medzi značkami minima a maxima na indikátore hladiny oleja. Ak je hladina oleja príliš nízka, môže to viesť k niekoľkým problémom. Napríklad vinutia nemusia byť úplne izolované, čím sa zvyšuje riziko vzniku elektrického oblúka a skratu. Okrem toho nedostatok oleja zníži chladiacu kapacitu transformátora, čo spôsobí rýchle zvýšenie teploty, čo môže poškodiť izolačné materiály a skrátiť životnosť transformátora.
Na druhej strane, ak je hladina oleja príliš vysoká, môže to spôsobiť únik oleja z nádrže transformátora. To má za následok nielen stratu cenného transformátorového oleja, ale predstavuje to aj nebezpečenstvo pre životné prostredie. Okrem toho môže nadmerné množstvo oleja spôsobiť nahromadenie tlaku vo vnútri nádrže transformátora, čo môže viesť k mechanickému poškodeniu nádrže alebo iných komponentov.
Faktory ovplyvňujúce hladinu oleja
Hladinu oleja v olejovom transformátore môže ovplyvniť niekoľko faktorov. Zmeny teploty sú jedným z najvýznamnejších faktorov. Pri zmene teploty transformátorového oleja sa jeho objem zväčšuje alebo zmenšuje. Keď transformátor pracuje pri vysokom zaťažení, teplota oleja stúpa a olej expanduje. Naopak, v období nízkej záťaže alebo chladného počasia teplota oleja klesá a olej sa sťahuje. Preto by sa mala hladina oleja kontrolovať a nastavovať podľa prevádzkovej teploty transformátora.
Únik je ďalším faktorom, ktorý môže spôsobiť zníženie hladiny oleja. V priebehu času sa tesnenia a tesnenia v nádrži transformátora môžu zhoršiť, čo vedie k úniku oleja. Mali by sa vykonávať pravidelné kontroly, aby sa okamžite zistili a opravili akékoľvek netesnosti. Okrem toho môže dôjsť aj k strate oleja v dôsledku vyparovania alebo náhodného rozliatia počas údržby alebo prepravy.
Dôležitosť udržiavania správnej hladiny oleja
Udržiavanie správnej hladiny oleja je nanajvýš dôležité pre bezpečnú a efektívnu prevádzku výkonového transformátora ponoreného do oleja. Správna hladina oleja zaisťuje účinnú izoláciu a chladenie, ktoré sú nevyhnutné pre prevenciu elektrických porúch a predĺženie životnosti transformátora. Udržiavaním hladiny oleja v odporúčanom rozsahu možno minimalizovať riziko prehriatia, elektrického zlyhania a mechanického poškodenia.

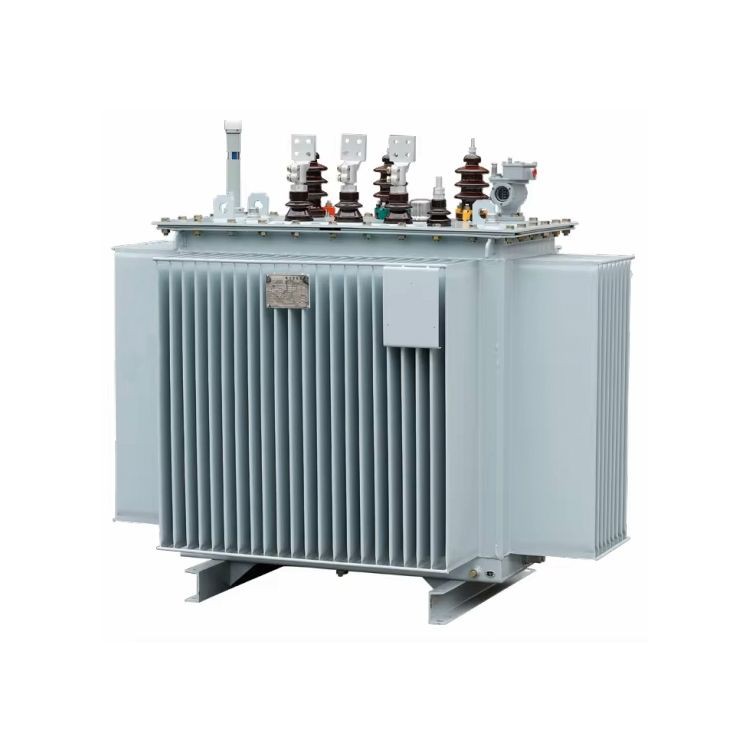

Pre našu spoločnosť ako dodávateľa olejových transformátorov ponúkame široký sortiment vysoko kvalitných produktov, ako napr.30 - 2500 kVA/10 kV I. trieda energie - Účinnosť oleja - Ponorný transformátor,50 - 2500 kVA/10 kV Super nízkostratový transformátor ponorený do oleja, a200 – 2500 kVA/10 kV zapnutý – odbočka záťaže – výmena trojfázového oleja – ponorný transformátor. Tieto transformátory sú navrhnuté s pokročilou technológiou a prísnou kontrolou kvality, aby sa zabezpečil spoľahlivý výkon.
Monitorovanie a údržba
Pravidelné monitorovanie hladiny oleja je kritickou súčasťou údržby transformátora. Okrem vizuálnych kontrol pomocou indikátora hladiny oleja je možné použiť aj pokročilejšie monitorovacie techniky. Napríklad niektoré transformátory sú vybavené snímačmi, ktoré dokážu nepretržite monitorovať hladinu oleja a prenášať údaje do riadiaceho systému. To umožňuje monitorovanie v reálnom čase a včasnú detekciu akýchkoľvek abnormálnych zmien hladiny oleja.
Keď sa zistí, že hladina oleja je mimo normálneho rozsahu, mali by sa vykonať príslušné opatrenia. Ak je hladina oleja nízka, je potrebné pridať ďalší olej. Je však dôležité použiť rovnaký typ oleja ako existujúci olej v transformátore, aby sa predišlo problémom s kompatibilitou. Pred pridaním oleja by sa mal olej otestovať, aby sa zabezpečilo, že jeho kvalita spĺňa požiadavky.
Ak je hladina oleja príliš vysoká, možno bude potrebné vypustiť trochu oleja. Toto by sa malo robiť opatrne, aby sa zabránilo rozliatiu a znečisteniu životného prostredia. Počas procesu vypúšťania by sa mal olej zhromažďovať vo vhodnej nádobe na správnu likvidáciu alebo opätovné použitie.
Záver
Záverom, požiadavka na hladinu oleja pre výkonový transformátor ponorený do oleja je kritickým aspektom jeho prevádzky a údržby. Optimálna hladina oleja by sa mala udržiavať v určitom rozsahu, aby sa zabezpečila účinná izolácia a chladenie, ktoré sú nevyhnutné pre bezpečný a spoľahlivý výkon transformátora. Pochopením faktorov, ktoré ovplyvňujú hladinu oleja a implementáciou správnych monitorovacích a údržbových postupov, možno predĺžiť životnosť transformátora a minimalizovať riziko elektrických porúch.
Ak máte záujem o naše výkonové transformátory ponorené do oleja alebo máte akékoľvek otázky týkajúce sa požiadaviek na hladinu oleja a údržby transformátora, neváhajte nás kontaktovať pre obstarávanie a ďalšie diskusie. Zaviazali sme sa poskytovať vám tie najlepšie produkty a služby.
Referencie
- IEEE Std C57.12.00™ - 2010, IEEE štandardné všeobecné požiadavky na kvapalinu - ponorené rozvodné, napájacie a regulačné transformátory
- IEC 60076 - 1:2011, Výkonové transformátory - Časť 1: Všeobecne
